波前传感器HASO3产品系列基于Shack-Hartmann技术，能够同时对相位和强度进行直接测量，测量快速、准确；集成化设计使之体积十分小巧，对环境震动不敏感，是工业领域与科研领域的理想选择。
产品特点：
● 绝对测量精度高 λ/100
● 极高的波前测量动态范围 (可达 1500 λ)
● 空间分辨率高 (可达 128×128)
● 可以直接测量发散光或会聚光的波前
● 可以测量PSF、MTF、M2、Strehl ratio等参数
● 可提供三种语言的软件开发包：C，LabVIEW，MATLAB
应用领域：
● 激光波前/强度检测
● 自适应光学， 如：强激光、天文望远、生物显微、激光通讯等
● 光学元器件性能检测，如：标准透镜/非球面透镜性能检测、球面镜检测、平面镜检测等
● 复杂光学系统的检测与装调，如：平行光管、望远镜系统、高级相机的检测与装调、复杂光学系统的光学调整等
规格指标：

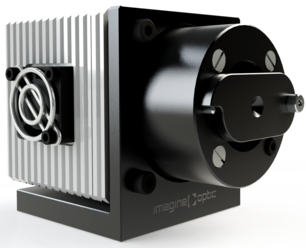

产品图片 |
|
|
|
产品型号 | HASO3 32 | HASO3 128 GE2 | HASO3 FAST |
产品描述 | 经典 | 高分辨率 | 高速 (接近1kHz) |
通光口径(mm) | 4.9 × 6.1 | 14.6 × 14.6 | 1.7 × 1.7 |
微透镜个数 | 32 × 40 | 128 × 128 | 14 × 14 |
空间分辨率 | ~ 160 μm | ~ 110 μm | ~ 110 μm |
倾斜测量范围 | > ±3° (520 λ) | > ±3° (1500 λ) | > ±3° |
倾斜测量灵敏阈 | 3 μrad | < 1 μrad | 6 μrad |
曲率半径测量范围 | ±0.02 m ~ ±∞ | ±0.015 m ~ ±∞ | ±0.025 m ~ ±∞ |
曲率测量灵敏阈 | 1×10-3 m-1 | 2.5×10-4 m-1 | 5×10-3 m-1 |
可测最大NA值 | > 0.1 | > 0.1 | 0.1 |
重复性精度 | < λ/200 | ||
相对波前测量精度 | ~ λ/150 | ||
绝对波前测量精度 | ~ λ/100 | ||
最大采集频率 | 50 Hz | 7.5 Hz | 905 Hz |
数据处理频率 | 20 Hz (@ CPU 3GHz, RAM 512M) | 5.0 Hz (@ CPU 3GHz, RAM 512M) | 800 Hz (@ CPU 3GHz, RAM 512M) |
外触发方式 | TTL | ||
工作波段 | 400~1100 nm | ||
校准波段 | A (400~600 nm) / B (500~700 nm) / C (630~900 nm) / D (800~1100 nm) | ||
扩展校准波段(可选) | A† (400~700 nm) B† (500~900 nm) C† (650~1100 nm) | A† (400~700 nm) B† (500~900 nm) | A† (400~700 nm) B† (500~900 nm) C† (650~1100 nm) |
尺寸(mm) | 75 × 62 × 68 | 115 × 51 × 60 | 115 × 51 × 60 |
重量 | 510 g | 400 g | 400 g |
工作温度 | 15~30 °C | ||
电气接口 | FireWire | Giga Ethernet | Cam Link |
额定功率 | 6 W | ||
操作系统 | Win7 (x86/x64) | ||
测量软件 | WaveView | ||
