波前传感器HASO4产品系列基于Shack-Hartmann技术，能够同时对相位和强度进行直接测量，测量快速、准确；集成化设计使之体积十分小巧，对环境震动不敏感，是工业领域与科研领域的理想选择。
波前传感器HASO4产品系列所拥有的独特的出厂校准、先进的软件和高质量的微透镜阵列，保证了其优异的性能。
产品特点：
● 绝对测量精度高
● 波前测量动态范围大
● 能够测量64项Zernike系数，每项系数测量精度优于 2 nm
● 可以直接测量发散光或会聚光的波前
● 可以测量PSF、MTF、M2、Strehl ratio等参数
● 可提供三种语言的软件开发包：C，LabVIEW，MATLAB
● USB 3.0 接口
应用领域：
● 激光波前/强度检测
● 自适应光学， 如：强激光、天文望远、生物显微、激光通讯等
● 光学元器件性能检测，如：标准透镜/非球面透镜性能检测、球面镜检测、平面镜检测等
● 复杂光学系统的检测与装调，如：平行光管、望远镜系统、高级相机的检测与装调、复杂光学系统的光学调整等
规格指标：

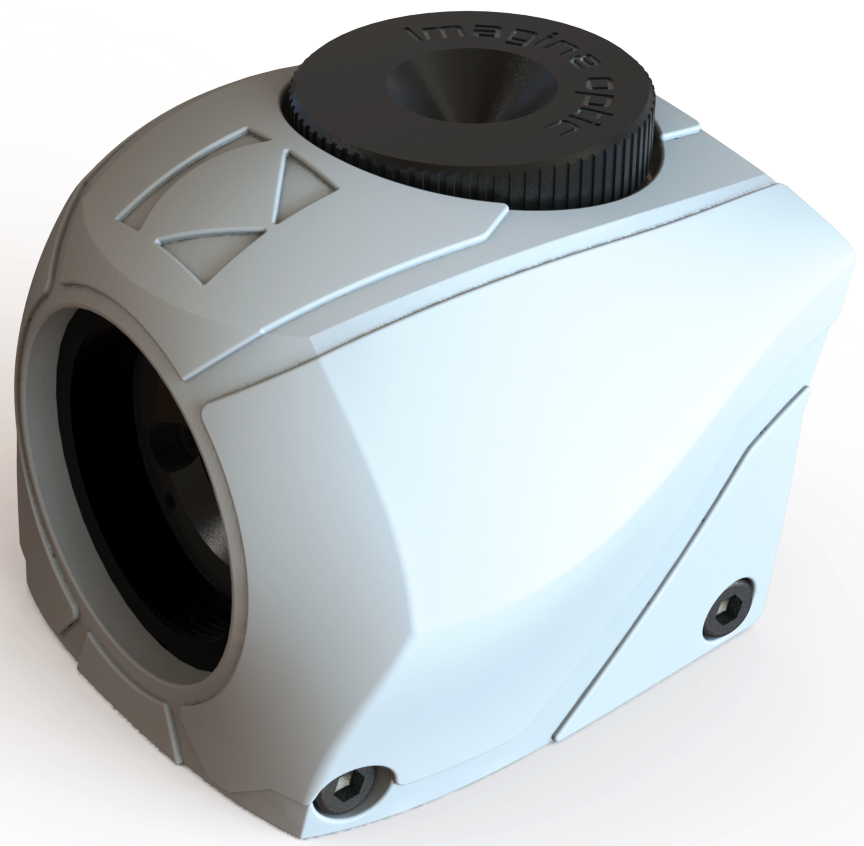

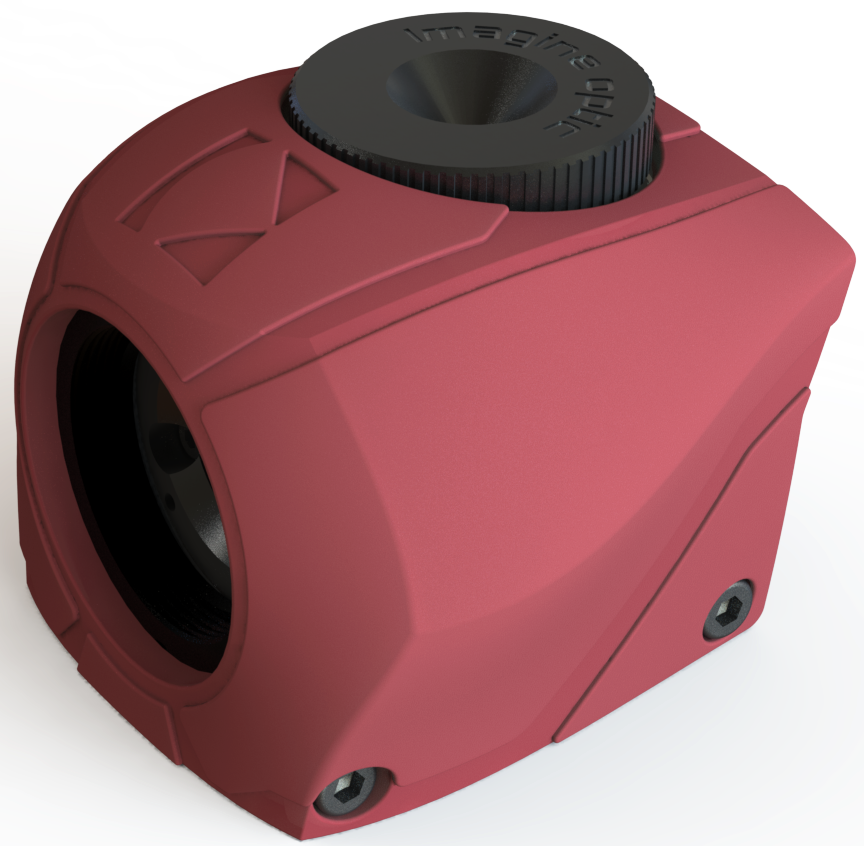

产品图片 |
|
|
|
|
产品型号 | HASO4 Broadband | HASO4 VIS | HASO4 FIRST Full resolution | High speed(可选) | HASO4 NIR |
产品描述 | 400~1100 nm 全波段校准 | 可见光波段 | 经济型 | 近红外波段 |
通光口径(mm) | 7.0 × 5.2 | 3.6 × 4.6 | 3.6 × 4.6 | 1.8 × 2.3 | 3.6 × 4.5 |
微透镜个数 | 68 × 50 | 32 × 40 | 32 × 40 | 16 × 20 | 32 × 40 |
空间分辨率 | ~ 105 μm | ~ 110 μm | ||
倾斜测量范围 | > ±3° | > ±3° (400 λ) | > ±3° (400 λ) | (200 λ) | > ±3° |
倾斜测量灵敏阈 | 3 μrad | 5 μrad | 5 μrad | 10 μrad | 10 μrad |
曲率半径测量范围 | ±0.026 m ~ ±∞ | ±0.018 m ~ ±∞ | ||
曲率测量灵敏阈 | 3×10-3 m-1 | 3×10-3 m-1 | 6×10-3 m-1 | ||
可测最大NA值 | 0.1 | 0.1 | 0.1 | |
重复性精度 | < λ/200 | 7.5 nm | < λ/200 | < λ/70 |
相对波前测量精度 | ~ λ/150 | ~ λ/150 | ~ λ/150 | ~ λ/50 |
绝对波前测量精度 | < 6nm (400~600 nm) < λ/100 (600~1100 nm) | 10 nm | ~ λ/100 | ~ λ/35 |
最大采集频率 | 20 Hz | 100 Hz | 99 Hz | 165 Hz | 100 Hz |
外触发方式 | TTL | |||
工作波段 | 400~1100 nm | 400~700 nm | 400~1100 nm | 1500~1600 nm |
校准波长 | 400~1100 nm | 400~700 nm | 单波长(±50 nm) 校准 | 1500~1600 nm |
尺寸(mm) | 46 × 57 × 57 | 42 × 42 × 42 | 46 × 57 × 57 | |
重量 | 150 g | |||
工作温度 | 15~30 °C | |||
电气接口 | USB 3.0 / Ethernet | USB 3.0 | ||
额定功率 | 2.9 W | 2.7 W | ||
操作系统 | Win7 (x86/x64) | |||
测量软件 | WaveView | |||
