HASO HP 产品系列

  超高精度波前传感器HASO HP产品系列基于Shack-Hartmann技术,能够同时对相位和强度进行直接测量,测量快速、准确;对环境震动不敏感,是工业领域与科研领域的理想选择。

产品特点:

  ●  超高的绝对测量精度 (λ/1000)

  ●  可以直接测量发散光或会聚光的波前

  ●  可以测量PSF、MTF、M2、Strehl ratio等参数

  ●  可提供三种语言的软件开发包:C,LabVIEW,MATLAB

应用领域:

  ●  超高精度光学元器件性能检测,如:标准透镜/非球面透镜性能检测、球面镜检测、平面镜检测等

  ●  复杂光学系统的检测与装调,如:平行光管、望远镜系统、高级相机的检测与装调、复杂光学系统的光学调整等

规格指标:

产品图片

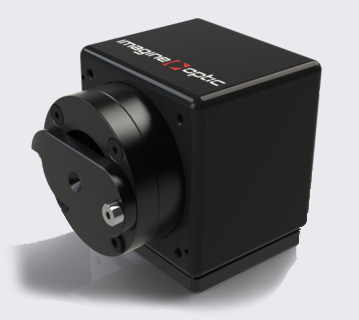

HASO HP 16.jpg





产品型号

HASO HP 16

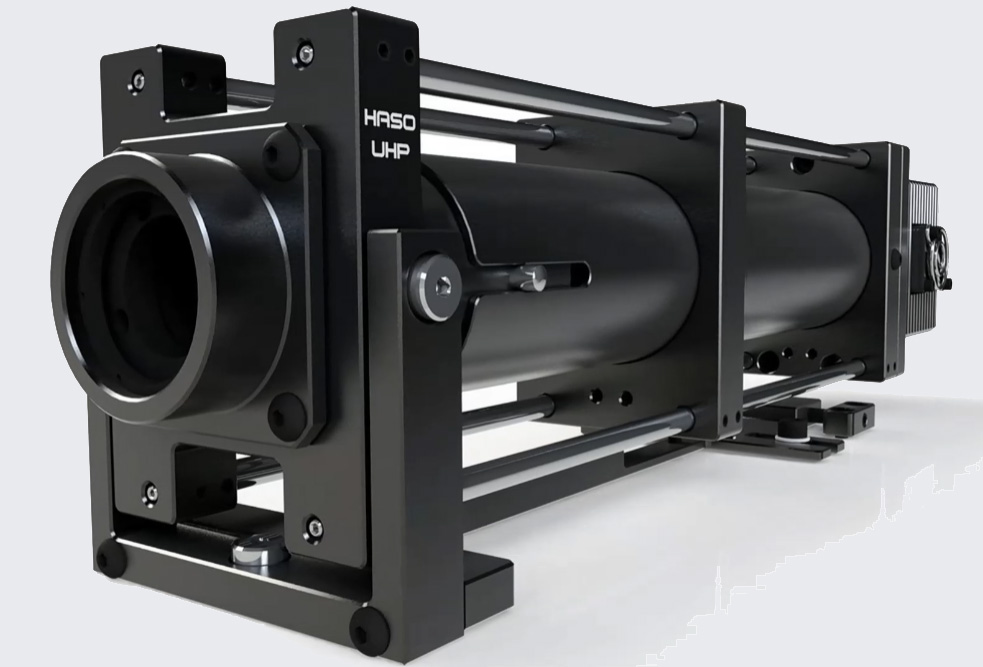

HASO UHP

通光口径(mm)

4.7 × 5.8

18.0 × 13.2

微透镜个数

16 × 20

15 × 11

空间分辨率

~ 290 μm

1.2 mm

倾斜测量范围

> ±3° (500λ)

±10 mrad

倾斜测量灵敏阈

1 μrad

80 nrad

曲率半径测量范围

±0.040 ~ ±∞

±0.87 ~ ±∞

曲率测量灵敏阈

2×10-4 m-1


可测最大NA

> 0.06

0.0066

重复性精度

< λ/400


相对波前测量精度

~ λ/300

~ λ/2000

绝对波前测量精度

~ λ/200

~ λ/1000

最大采集频率

50 Hz

4 Hz

数据处理频率

30Hz

(@ CPU 3GHz, RAM 512M)


外触发方式

TTL


工作波段

350~1100 nm


校准波长

A (400~600 nm)

B (500~700 nm)

C (630~900 nm)

D (800~1100 nm)

405 nm

扩展校准波段(可选)

A† (400~700 nm)

B† (500~900 nm)

C† (650~1100 nm)


尺寸

75 x 62 x 68


重量

510 g

工作温度

15~30 °C

电气接口

FireWire

Giga Ethernet

额定功率

6 W

操作系统

Win7 (x86/x64)

测量软件

WaveView
